SMT貼片加工產線中，隨著電子產品向高密度、高精度方向發展，SMT設備的檢驗設備尤為重要。本文將從幾個關鍵方面介紹SMT設備的檢驗方法，確保設備能夠高效、準確地完成生產任務。

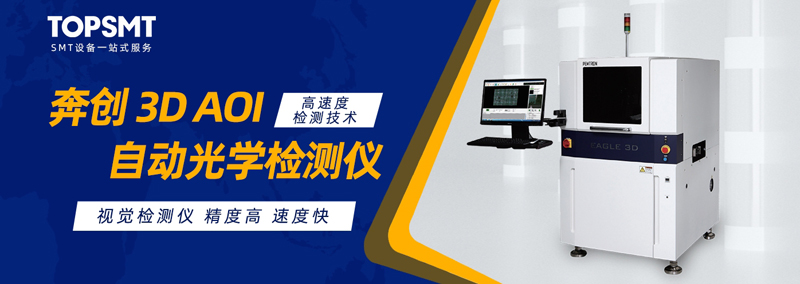

一. 視覺檢查系統（3D AOI）
3D自動光學檢查是一種利用高分辨率相機對電路板上的元件進行自動檢測的技術。AOI主要用于檢測焊點、元件位置和部件缺陷等問題。在SMT生產線上，通常在焊接過程之后立即進行AOI檢查，以便及時發現并解決問題。
主要檢測元件是否正確放置、是否有反向、偏移、漏裝、多裝等情況；焊點是否充分，是否有虛焊、短路等缺陷。
二. 3D SPI檢測
錫膏印刷檢測是用來檢查印刷在PCB板上的錫膏的厚度和形狀。這個過程對于預防后續焊接過程中的缺陷至關重要。
主要檢測錫膏的厚度是否均勻，形狀是否符合設計要求，以及是否有漏印、多印等問題。
三、SMT首件檢測儀
通過智能集成CAD坐標、BOM清單和首件PCB掃描圖，系統自動錄入測量數據，實現SMT生產線產品首件檢查化繁為簡，LCR讀取數據自動對應相應位置并進行自動判斷檢測結果。杜絕誤測和漏測，并自動生成測試報表存于數據庫測試報表存于數據庫。
主要檢測元件的規格、貼裝位置、元件極性、有無漏貼、多貼以及錫膏的印刷是否合適等。只要第一片板貼裝沒有問題的話，后面就會很穩定的生產下去。
四、X-Ray檢測
能充分反映出焊點的焊接質量，包括開路、短路、孔、洞、內部氣泡以及錫量不足，并能做到定量分析。Xray檢測最大特點是能對BGA封裝器件下面的焊點缺陷，如橋接、開路、焊球丟失、移位、釬料不足、空洞、焊球和焊點邊緣模糊等內部進行檢測。
五、X射線檢測（AXI）
X射線檢測技術能夠透視PCB板內部，檢測BGA、CSP等隱蔽焊接元件的焊點質量。AXI是在不能通過AOI檢測的情況下使用的，尤其是對于那些視覺檢測無法觀察到的內部連接。
主要檢測焊點的形狀、大小和焊料的分布情況，以及是否有焊料球、短路或開路等缺陷。
六、FCT測試機
功能測試是在SMT裝配過程的最后階段進行的，目的是驗證組裝好的電路板是否能夠正常工作。這個測試可以根據產品的特定功能需求來設計，、
主要檢測包括電源測試、信號測試和軟件測試等。驗證所有電子元件的功能是否符合設計規格，檢查接口、傳感器等是否按預定方式正常工作。
